第二十九节   沟槽棒技术改造简介

一、 概述

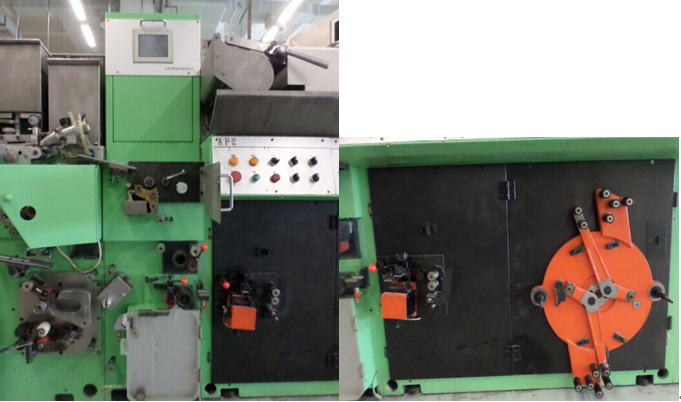

沟槽机是生产沟槽嘴棒的专用设备，是基于ZL22成型机的基础上进行改造，将KDF2成型机和开松机拉开相应的距离，将沟槽嘴棒机放置于两者之间，配合开松机和成型机生产出所需规格的沟槽嘴棒，设备布局如下图所示。

二、 沟槽机的组成

主要由沟槽成型机构、导纸加热系统、引纸驱动系统、储纸机构、拼接机构、换盘机构和电控系统等组成。

三、 基本原理

沟槽机构的伺服电机跟踪主机速度，导纸加热系统通过圆弧形加热体对沟槽辊进行加热，引纸机构伺服电机根据纸张力大小，将沟槽盘纸牵引至储纸机构的储纸盒中，沟槽纸经过两个沟槽辊挤压变形后，即可形成设定规格的瓦楞形状的瓦楞纸带。然后在烟枪的进口处包裹于丝束的外部，然后成型纸在包裹于瓦楞纸外圆，经过KDF2的成型烟枪成型、切割后，生产出沟槽嘴棒。

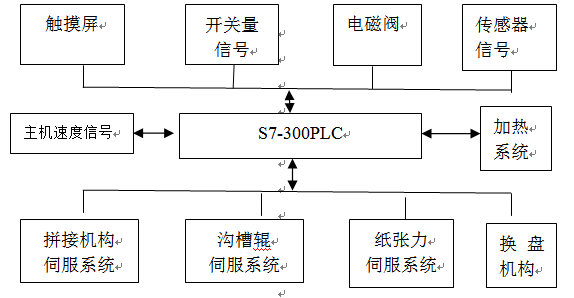

基本原理框图

四、 技术特点

1. 电控系统采用德国进口S7-300PLC集中控制，德国进口的伦茨9400系列的伺服系统独立驱动，触摸屏显示、通过以太网的络架构，系统检测和控制直接数字化操作，人机界面友好。系统采用先进的PROFIBUS-DP总线通讯、闭环控制，将各个控制部分连接为一体。实现高效、稳定、可靠的数据传输。

2. 通过传感器感受一对沟槽辊之间的间距，触摸屏显示嵌入深度，同时通过触摸屏设置的调整按钮可以自动调节间距，精度可控至0.01mm，适应不同规格产品的生产，操作简单、维修方便。

3. 独立的加热系统和圆弧形的延长加热路径，避免成型后的瓦楞纸的形状回弹变形，确保成型的稳定性。

4. 静态的接纸机构确保速度同步和接纸的稳定性，提高有效作业率。

5. 生产速度可达150-200m/min。

五、 工艺过程

1加装独立盘纸支架装置

重新设计固定板，安装拼接机构和盘纸支架装瓦楞纸纸盘用，拆除原机开松机的旁通风机的柜门，将新的机构安装于相应位置。

     2加装独立盘纸拼接装置

      a.独立盘纸拼接装置

     3加装独立送纸装置

a. 加装储纸箱

b. 助纸轮

     4加装独立皱纸装置

a. 加装加热系统

b. 加装成型轮

c. 加装调节装置

d. 加装定位装置

e. 加装导向装置

     5在成型机和开松机中间加装独立的电控设备

a. 固定邹纸机构

b. 固定电控系统
