由于新产品结构的需求，需要生产烟片嘴棒和降温嘴棒，为节约产能资源，在原有KDF2、ZL21、ZL23嘴棒成型机上改造，特提供如下方案，仅供参考。

第一节    降温嘴棒生产改造

降温嘴棒是半透明的食品级淀粉材料，经过加温、压皱、成型的工艺过程生产而成，在KDF2. ZL21、ZL23成型机生产该型嘴棒国内尚属首例，因此需要对设备进行针对性的技术改造。

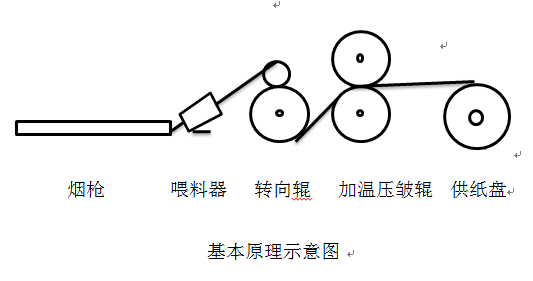

一、    基本原理

由西门子S7-200系列PLC集中控制，供纸电机、皱辊电机跟主机速度，张力传感器感受供纸张力纠偏补偿速度，温控器控制设定温度，触摸屏显示调整系统参数，喂料器将皱纸送入成型烟枪。

二、    系统组成

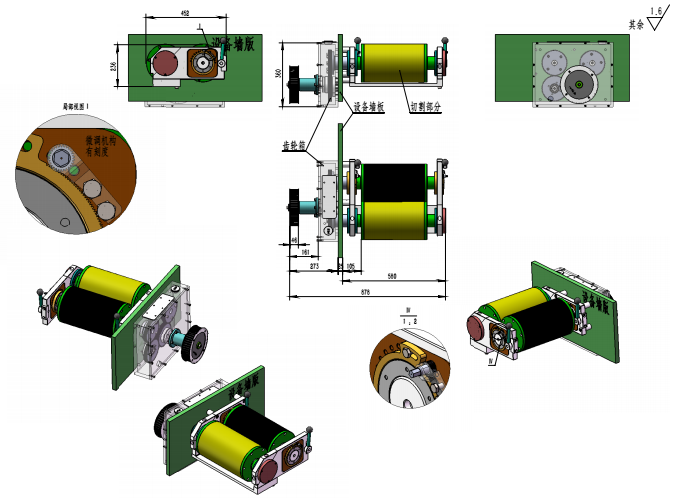

系统主要由电控柜、触摸屏、温控器、供纸辊、加温皱纸辊、张力传感器、辅助传动辊、喂料器、成型烟枪、烟舌等组成。

三、技术措施

1.将开松机所属部位的配件拆除，只留原机机架。

2.将新改系统的总成安装在原机的机架上。

3.电控柜安置于设备的适当位置。

4.更换烟枪总成。

5.更换喂料器。

6.带料调试。

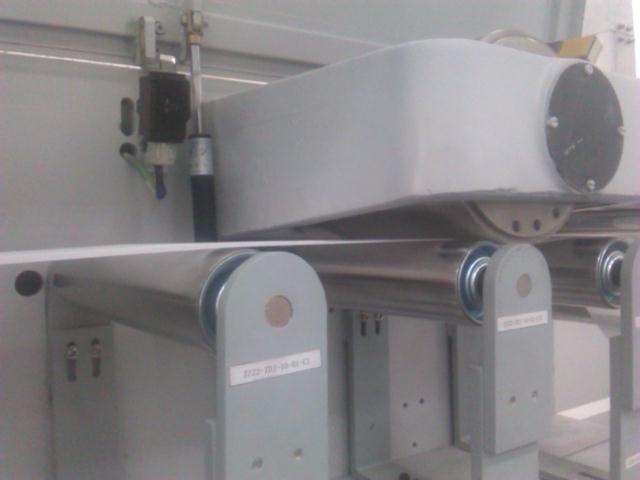

四、KDF2现场照片(参考)
