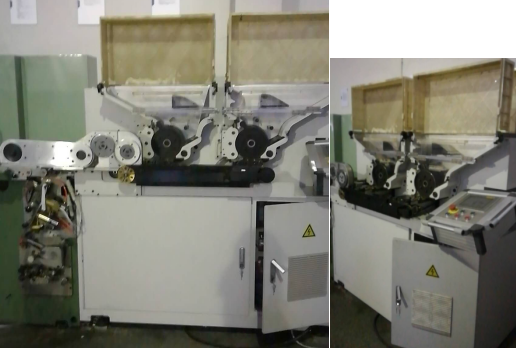

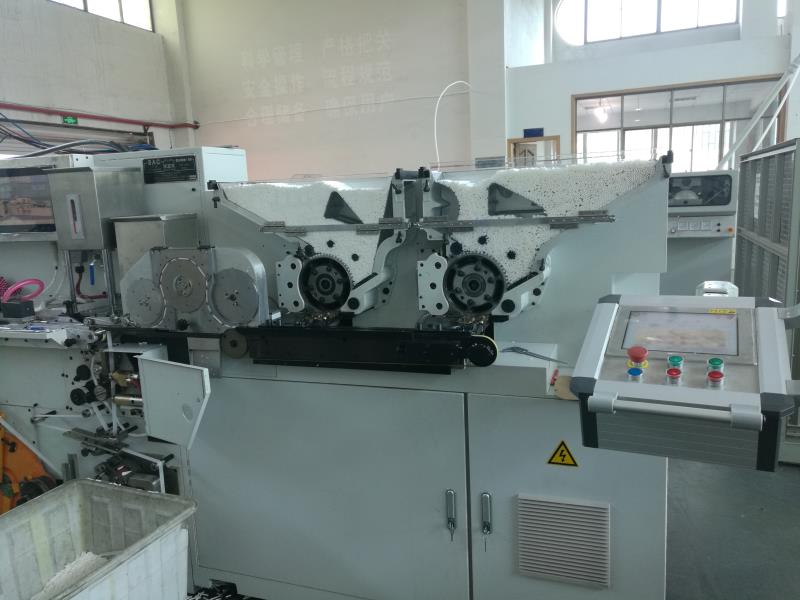

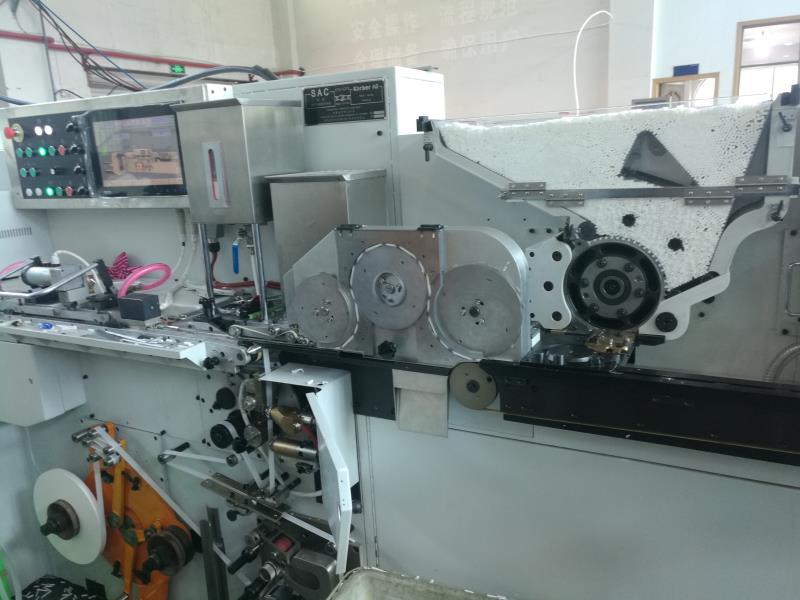

手轮系二元复合机

根据产品设计，满足各类二元复合滤棒的生产需求。

（一）主要特点

1.蜘蛛手轮系交接传递

采用蜘蛛手轮系鼓轮交接方式，生产速度高、稳定可靠，不损坏基棒的外观，杜绝嘴棒端面机械干扰痕迹，消除质量隐患，杜绝棒段错位。

2.高端配置、精确控制

2.1采用知名品牌的PLC集中控制，运行稳定、兼容性好、扩展性强。

2.2采用EtherCAT总线通讯，实现系统的闭环控制。

2.3采采用知名品牌的伺服控制器和绝对值编码器的伺服电机，跟踪准确、控制精准。

2.4采用知名品牌的10寸的触摸屏显示，操作方便、人机界面友好。

2.5采用知名品牌的变频器驱动负压风机，达到变频节能的功效。

2.6采用知名品牌的低压电器，确保系统工作的稳定性。

3.设备的适用性

ZYFH-03C系列蜘蛛手轮系二元滤棒复合机，适应与ZL22、ZL23、ZL43、ZL26、ZL29等系列成型机对接使用，更换规格件后，适合于粗支、中支、细支不同长度的滤棒生产，兼容醋酸、爆珠、颗粒、中空等不同特种基棒的复合功能。

4.扩展性和兼容性

在二元复合的基础上对接单元后，可升级为三元、四元复合功能。

5.配置在线质量检测系统(可选项)。

（二）主要技术参数

1.生产速度

1.1复合普通常规基棒的生产速度≥400m/min。

1.2复合普通细支基棒的生产速度≥300m/min。

2.滤棒长度：60-150mm。

3.滤棒直径：Φ5.2-8.0mm。

4.对接机型：适应各类成型机。

5.规格尺寸：3643×1000×2460mm。

6.总质量：约2600㎏。

7.电源：AC380V50Hz三相五线制。

8.总功率约35KW。

9.负压风压：风压10635Pa、流量2295㎡/h。
